Thước lái ô tô là gì? Cấu tạo và nguyên lý hoạt động

Trong quá trình sử dụng ô tô, các bác có bao giờ thắc mắc vì sao chỉ cần xoay vô lăng là xe có thể dễ dàng chuyển hướng theo ý muốn? Đó chính là nhờ vào một bộ phận quan trọng mang tên thước lái ô tô – “cầu nối” giữa vô lăng và bánh xe dẫn hướng. Dù là một chi tiết không quá phức tạp về công nghệ, nhưng thước lái ô tô lại đóng vai trò cốt lõi trong việc đảm bảo an toàn và độ chính xác khi điều khiển phương tiện. Hotline: 0932 746 748

I. Thước lái ô tô là gì?

Thước lái ô tô là một bộ phận quan trọng trong hệ thống lái của xe hơi, có nhiệm vụ truyền lực và điều hướng chuyển động từ vô lăng xuống các bánh xe trước (hoặc sau, tùy thiết kế), giúp xe di chuyển đúng hướng theo ý muốn của bác tài.

Nói cách đơn giản, khi các bác xoay vô lăng, thước lái ô tô sẽ chuyển động tương ứng để điều khiển hướng bánh xe, đảm bảo việc điều khiển xe được chính xác, mượt mà và an toàn.

1.1 Vai trò của thước lái ô tô :

- Truyền chuyển động quay từ vô lăng thành chuyển động tịnh tiến tại bánh xe.

- Đảm bảo độ chính xác khi điều khiển hướng lái.

- Góp phần tạo cảm giác lái ổn định và linh hoạt cho người điều khiển.

1.2 Phân biệt với các bộ phận khác trong hệ thống lái:

Trong hệ thống lái ô tô, thước lái là phần trung gian kết nối giữa vô lăng và bánh xe dẫn hướng. Nhiều bác tài hay nhầm lẫn giữa thước lái, trục lái, và trợ lực lái. Cần hiểu rằng:

- Trục lái: Truyền chuyển động từ vô lăng đến thước lái.

- Trợ lực lái: Hệ thống hỗ trợ người lái giảm lực khi xoay vô lăng.

- Thước lái: Bộ phận trực tiếp tác động đến bánh xe, chuyển đổi chuyển động quay thành tịnh tiến.

1.3 Vị trí của thước lái trong xe:

Thước lái thường được bố trí ngay phía dưới khoang động cơ, nối giữa hai bánh xe trước và liên kết với trục lái từ vô lăng truyền xuống.

Thước lái ô tô chuyển đổi chuyển động quay của vô lăng thành chuyển động tịnh tiến tại bánh xe

II. Cấu tạo của thước lái ô tô

Thuoc lai oto có cấu tạo tương đối phức tạp, gồm nhiều chi tiết cơ khí chính xác, được thiết kế để truyền động mượt mà và chính xác từ vô lăng đến các bánh xe dẫn hướng. Tùy theo từng loại xe và công nghệ sử dụng (trợ lực cơ, thủy lực hay điện), cấu tạo có thể khác nhau đôi chút. Tuy nhiên, về cơ bản, thước lái ô tô thường bao gồm các bộ phận chính sau:

2.1. Thanh răng

Đây là bộ phận quan trọng nhất trong cơ cấu truyền động của thước lái oto. Thanh răng là một thanh kim loại có các răng được gia công chính xác để ăn khớp với bánh răng của trục lái (pinion). Khi bác tài xoay vô lăng, bánh răng quay và đẩy thanh răng chuyển động tịnh tiến từ trái sang phải (hoặc ngược lại), qua đó điều khiển hướng bánh xe.

2.2. Bánh răng trụ (pinion)

Pinion là bánh răng nhỏ nối trực tiếp với trục vô lăng. Nó ăn khớp với thanh răng và có nhiệm vụ biến chuyển động quay của vô lăng thành chuyển động tịnh tiến của thanh răng. Hệ thống này thường được gọi là cơ cấu bánh răng – thanh răng (rack and pinion), rất phổ biến trên xe hơi hiện nay.

2.3. Rotuyn lái trong và ngoài

Rotuyn là các khớp nối linh hoạt giữa thanh răng và càng lái/bánh xe. Có hai loại rotuyn:

- Rotuyn lái trong: Nối trực tiếp với thanh răng.

- Rotuyn lái ngoài: Nối với bánh xe và giúp bánh xe xoay theo hướng chỉ đạo.

Các rotuyn giúp hệ thống lái vận hành êm ái, hấp thụ rung động và điều chỉnh góc lái chính xác.

2.4. Vỏ thước lái

Vỏ ngoài bằng kim loại (thường là nhôm hoặc thép) bảo vệ toàn bộ cơ cấu bên trong của thước lái khỏi bụi bẩn, nước và va đập từ môi trường.

2.5. Bụi che và ống cao su

Các ống cao su và bụi che được lắp ở hai đầu của thước lái nhằm ngăn bụi, nước và tạp chất xâm nhập vào trong, đảm bảo độ bền và hiệu suất hoạt động ổn định.

Thước lái ô tô có cấu tạo tương đối phức tạp, gồm nhiều chi tiết cơ khí chính xác

Xem thêm << Phân loại các loại thước lái ô tô phổ biến hiện nay >>

III. Nguyên lý hoạt động của thước lái ô tô

Nguyên lý hoạt động của thước lái oto dựa trên cơ chế truyền động cơ học từ vô lăng đến bánh xe thông qua hệ thống bánh răng – thanh răng (rack and pinion). Mục tiêu chính là biến chuyển động quay của vô lăng thành chuyển động tịnh tiến để điều khiển hướng di chuyển của bánh xe.

2.1 Quy trình hoạt động cụ thể như sau:

- Người lái xoay vô lăng: Khi tài xế điều khiển vô lăng, chuyển động quay được truyền qua trục lái đến bánh răng trụ (pinion).

- Bánh răng trụ truyền lực sang thanh răng: Pinion quay sẽ ăn khớp với thanh răng nằm ngang. Tùy theo chiều quay của vô lăng (trái hoặc phải), thanh răng sẽ di chuyển tịnh tiến tương ứng (sang trái hoặc phải).

- Thanh răng đẩy hệ thống rotuyn lái: Thanh răng kết nối với rotuyn lái trong và ngoài, các rotuyn này truyền lực đến moay-ơ bánh xe, làm bánh xe quay theo hướng mong muốn.

- Xe đổi hướng theo điều khiển: Khi bánh xe quay, xe sẽ chuyển hướng theo góc lái, giúp bác tài điều khiển điều chỉnh hướng di chuyển chính xác.

2.2 Ảnh hưởng của hệ thống trợ lực trong nguyên lý hoạt động

Để giảm bớt sức nặng khi xoay vô lăng, hiện nay thuoc lai xe oto thường được kết hợp với hệ thống trợ lực. Có 3 loại phổ biến:

- Trợ lực thủy lực  Sử dụng dầu thủy lực và bơm để hỗ trợ lực quay vô lăng.

- Trợ lực điện: Sử dụng mô-tơ điện hỗ trợ trực tiếp vào trục lái.

- Trợ lực điện - thủy lực: Kết hợp cả hai phương pháp trên.

Các hệ thống trợ lực này không thay đổi nguyên lý hoạt động cơ bản của thuoc lai oto, mà chỉ hỗ trợ lực giúp vô lăng nhẹ hơn và phản hồi tốt hơn.

2.3 Tổng kết nguyên lý hoạt động:

Thước lái ô tô hoạt động dựa trên cơ chế cơ khí đơn giản nhưng hiệu quả: biến chuyển động quay thành chuyển động tịnh tiến, truyền đến bánh xe qua các khớp nối, giúp bác tài điều khiển xe theo ý muốn một cách linh hoạt và an toàn.

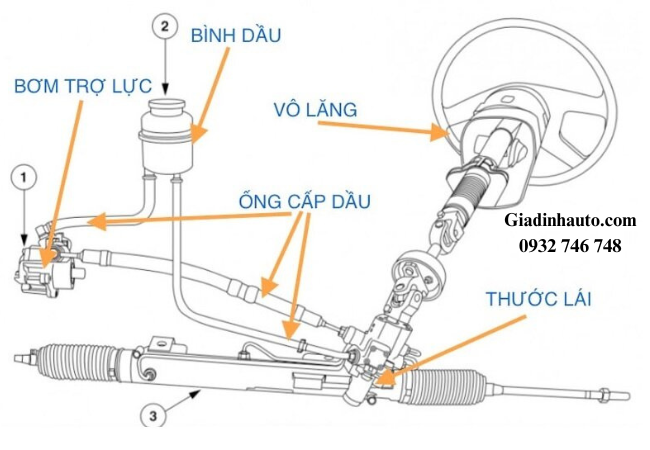

Để giảm bớt sức nặng khi xoay vô lăng, hiện nay thuoc lai xe oto thường được kết hợp với hệ thống trợ lực

IV. Tổng kết

Thước lái ô tô là một bộ phận vô cùng quan trọng trong hệ thống điều khiển xe, đảm nhận vai trò chuyển đổi chuyển động quay của vô lăng thành chuyển động tịnh tiến tại bánh xe, giúp xe chuyển hướng chính xác và an toàn. Qua bài viết này, các bác đã hiểu rõ:

- Thước lái ô tô là gì, vai trò và vị trí trong hệ thống lái.

- Cấu tạo chi tiết gồm thanh răng, bánh răng, rotuyn và vỏ bảo vệ.

- Nguyên lý hoạt động dựa trên cơ cấu bánh răng – thanh răng (rack and pinion).

- Các loại thước lái phổ biến hiện nay và hệ thống trợ lực đi kèm.

- Dấu hiệu nhận biết thước lái xe oto hỏng và lưu ý khi bảo dưỡng.

Thước lái thường được bố trí ngay phía dưới khoang động cơ

Xem thêm << Dấu hiệu cho thấy động cơ ô tô cần kiểm tra gấp >>

*** Lời khuyên:

- Kiểm tra hệ thống lái định kỳ để phát hiện sớm các hư hỏng.

- Khi có dấu hiệu bất thường như lái nặng, xe lệch hướng, phát ra tiếng kêu… nên đưa xe đến gara uy tín để kiểm tra và sửa chữa kịp thời.

- Sử dụng xe đúng cách, không đánh lái gấp khi xe đang đứng yên hoặc tải nặng, để kéo dài tuổi thọ cho thước lái và các bộ phận liên quan.
