Nếu con người sống được là nhờ dây thần kinh, thì ô tô hoạt động được được là nhờ hệ thống điện. Hệ thống này chiếm 80% và cùng với hệ thống khởi động làm nên sơ đồ hệ thống điện ô tô.
1. Sơ đồ hệ thống điện ô tô
1.1. Hệ thống điều khiển động cơ

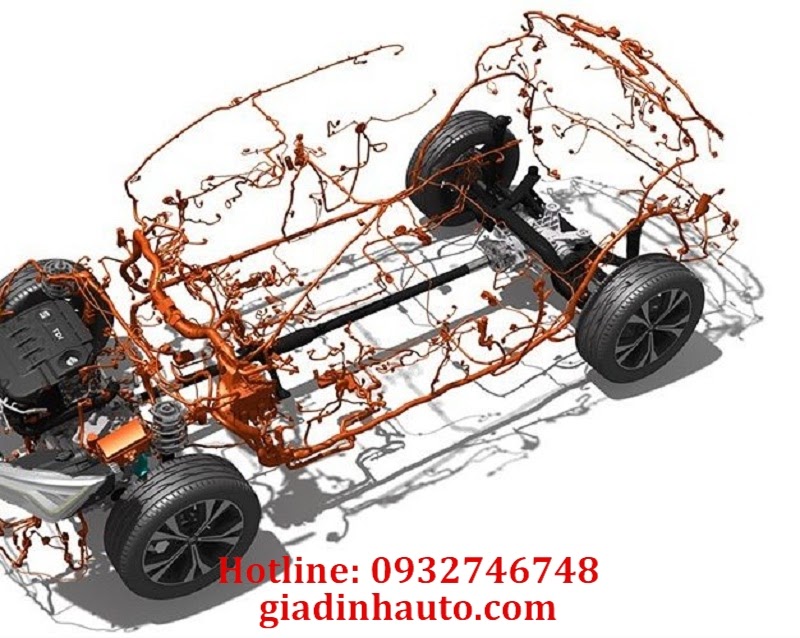

Sơ đồ hệ thống điện ô tô
- Hệ thống điều khiển động cơ bao gồm: hệ thống nạp, chiếu sáng và đèn tín hiệu, hệ thống điện phụ, điều hòa không khí, phanh.
- Hệ thống nạp làm nhiệm vụ cấp điện cho thiết bị và nạp điện cho ắc-quy.
- Hệ thống đèn, xi nhan ô tô, gồm cả đèn trong xe, đèn pha, đèn phanh…
- Hệ thống điện phụ gồm những tiện ích như nâng kính, cần gạt nước, khóa cửa, điều khiển từ xa…
- Hệ thống điều hòa không khí, lấy gió ngoài, gió trong, điều hòa trong xe hoạt động dựa vào năng lượng điện.
- Sơ đồ hệ thống điện ô tô với hệ thống phanh điều khiển điện tử cải tiến hệ thống phanh cũ, giúp xe giảm tốc, dừng đỗ chủ động và thông minh. Cơ cấu an toàn, cho xe ổn định trước mọi tình huống, giảm nguy cơ va chạm.
1.2. Hệ thống phanh
Mã hóa khóa động cơ, chống trộm; nếu có người cố khởi động xe, dùng chìa không có mã ID được đăng ký từ trước thì hệ thống sẽ ngăn đánh lửa, phun nhiên liệu. Kẻ trộm không khởi động được xe.
Hệ thống bánh lái bằng tín hiệu điện tử và dây cáp
Hệ thống định vị toàn cầu GPS được lái xe đánh giá cao, hỗ trợ di chuyển tại những nơi tài xế không rành đường. Nhờ hệ thống này, tài xế không bị lạc đường, di chuyển dễ dàng hơn.
Sơ đồ hệ thống điện ô tô còn nhiều hệ thống khác như hệ thống hybrid tiết kiệm nhiên liệu, điều khiển xe,...
1.3. Hệ thống điện

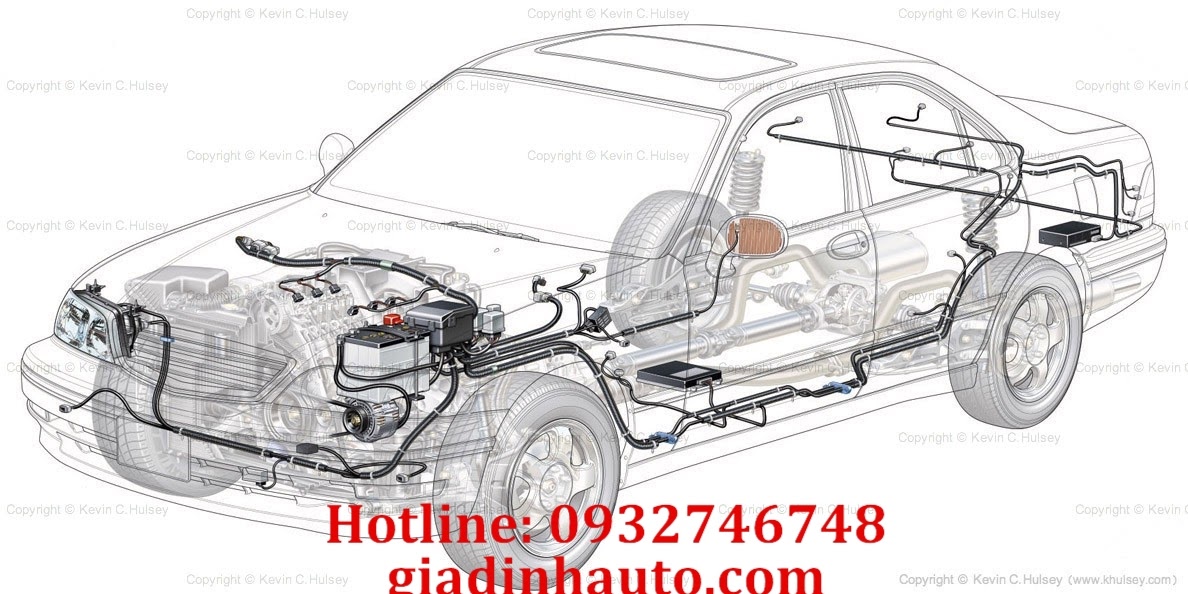

Hệ thống điện ô tô
Điện từ ắc-quy chạy đến hệ thống đánh lửa, tại bugi, điện cao áp tạo ra tia lửa điện. Trước quá trình đó, một dòng điện nhỏ để khởi động động cơ xe, năng lượng từ ắc-quy sẽ thay bằng năng lượng máy phát điện. Ắc-quy hết điện, máy phát sẽ lấy sức mạnh động cơ chuyển động năng thành điện năng và chuyển đến bình ắc-quy.
Khi động cơ, hệ thống điện hoạt động, đèn pha, hệ thống giải trí, cửa sổ điện, điều hòa, gạt nước, hệ thống cảm biến được cấp năng lượng. Nguồn điện và động cơ chính là trái tim của chiếc xe.
2. Cấu tạo các thành phần cốt lõi trong sơ đồ hệ thống điện ô tô
2.1. Cấu tạo Ắc-quy dòng máu’ nuôi sống hệ thống điện

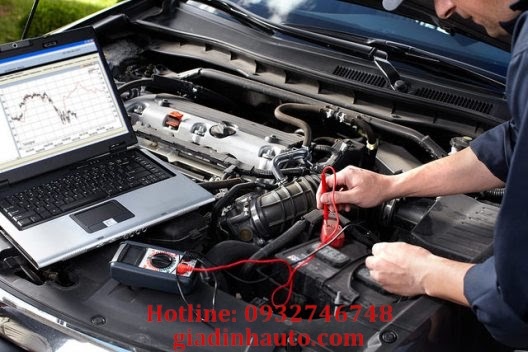

Sơ đồ hệ thống điện ô tô như là ‘trái tim’ của chiếc xe
Sơ đồ hệ thống điện ô tô như là ‘trái tim’ của chiếc xe thì ắc-quy là ‘dòng máu’ nuôi hệ thống điện. Nó lưu trữ nguồn điện khi xe chạy, cấp năng lượng lúc khởi động xe và duy trì các thiết bị khác trên xe. Dòng điện của máy phát vượt quá định mức, ắc-quy sẽ cấp điện phụ tái sử dụng dòng điện.
Trong máy phát điện bao gồm 3 bộ phận: phát điện, chỉnh lưu và chỉnh điện áp. Thân máy được gắn vi mạch nhỏ làm nhiệm vụ điều áp, báo sự cố hư hỏng qua đèn báo nạp.
2.2. Sơ đồ hệ thống điện ô tô không thể thiếu dây điện
Dây điện là dây thần kinh kết nối và dẫn điện đến các thiết bị trên cả hệ thống điện ô tô.
Màu dây điện được kí hiệu khác nhau giúp phân biệt từng hệ thống trong xe. Hoặc phân biệt thông qua cách ‘đi dây”, dây dẫn mạng CAN bus được tết xoắn vào nhau.
2.3. Relay và cầu chì bảo vệ hệ thống điện trên xe
Relay giúp đóng ngắt mạch điện, bảo vệ mạch điện làm việc. Còn cầu chì bảo vệ nếu dòng điện quá tải. Hai bộ phận được sắp xếp thành một cụm được gọi là hộp cầu chì.
Có 2 hộp cầu chì, đặt dưới nắp ca pô và ắc quy chính, hộp còn lại được lắp dưới taplo của xe.
3. Gia Định auto – địa chỉ chuyên hệ thống điện ô tô chuyên nghiệp
Hệ thống điện ô tô chuyên nghiệp với Gia Định Auto
Trên đây là những chia sẻ của Giadinh Auto về sơ đồ hệ thống điện ô tô. Hy vọng qua bài viết sẽ giúp các bạn hiểu rõ về hệ thống điện của ô tô. Từ đó giữ động cơ luôn mạnh mẽ, tránh hư hỏng không đáng có.
Mời các bạn trải nghiệm garage sửa chữa điện ô tô chuyên nghiệp với Giadinh Auto. Để đảm bảo sửa chữa an toàn, không ảnh hưởng đến những bộ phận khác Giadinh Auto là đơn vị uy tín, có tên tuổi trong việc sửa chữa hệ thống điện ô tô tại TPHCM. Nhận bảo dưỡng, kiểm tra và sửa điện oto các dòng xe. Liên hệ với chúng tôi qua hotline: 0932 746 748/ hoặc website http://giadinhauto.com
