5 Thành Phần Cơ Bản Của Hệ Thống Điện Ô Tô

Hệ thống điện ô tô gồm những thành phần cơ bản nào? hệ thống điện có quan trọng không? Chi tiết sẽ được giải đáp qua bài viết ngay dưới đây.

Hệ thống điện ô tô là hệ thống rất quan trọng trong xe ô tô. Hệ thống này chiếm 20% nhưng lại là “hệ thần kinh” của xe, đảm bảo khả năng điều khiển hoạt động của 80% hệ thống khác của xe. Bài viết dưới đây sẽ giới thiệu đến các bạn 5 thành phần cơ bản thuộc hệ thống điện trên ô tô.

1. Nguồn sống của hệ thống điện ô tô - Ắc quy

Ắc quy trong hệ thống điện ô tô làm nhiệm vụ lưu trữ nguồn điện lúc xe hoạt động và cấp năng lượng cho xe khởi động, đồng thời duy trì hoạt động của thiết bị phụ tải khi vòng tua máy chưa đạt được tốc độ quy định hoặc máy phát điện chưa làm việc.

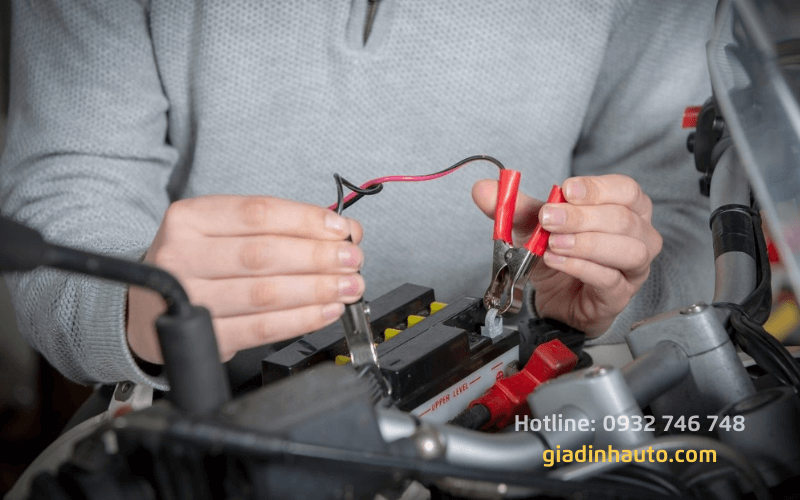

Ắc quy giúp lưu trữ nguồn điện lúc xe hoạt động

Nó cung cấp điện năng khi phụ tải sử dụng dòng vượt dòng định mức máy phát. Xe ô tô hiện nay đều trang bị 1 trong 2 hai loại là: ắc quy nước và ắc quy khô. Tuy nhiên, nếu bạn dùng ắc quy nước, lượng axit sẽ bị bốc hơi nên sau một thời gian sử dụng, bạn cần bảo dưỡng bằng việc thêm axit cho ắc quy. Còn ắc quy khô thì bạn không cần thực hiện thao tác này.

2. Thành phần cơ bản của hệ thống điện ô tô không thể thiếu máy khởi động

Máy khởi động hay máy đề là bộ phận quan trọng của hệ thống điện ô tô thông qua vành răng bánh đà làm quay trục khuỷu động cơ để khởi động động cơ.

Nó là motor điện một chiều, nhận điện từ ắc quy qua công tắc ignition switch lúc người sử dụng quay chìa khóa.

Để khởi động, trục khuỷu phải đạt đến tốc độ tối thiểu của nó thì động cơ mới có thể tự nổ.

Tốc độ quay tối thiểu này là khác nhau, tùy cấu trúc động cơ cũng như tình trạng hoạt động. Nhưng thông thường với động cơ diesel là 80 – 100 vòng/phút. Với động cơ xăng là từ 40 – 60 vòng/ phút. Máy được chia làm 3 loại chính là loại giảm tốc, đồng trục và loại bánh răng hành tinh.

Hệ thống điện ô tô không thể thiếu máy khởi động

3. Máy phát điện tạo dòng điện cho hệ thống điện ô tô

Máy phát điện tạo ra dòng điện cung cấp đến ắc quy cùng các thiết bị tiêu thụ điện khác trên xe khi động cơ hoạt động.

Hoạt động của máy phát điện của hệ thống điện ô tô dựa trên nguyên lý cảm ứng điện từ, cụ thể là dẫn động qua dây đai chữ V, lai từ trục khuỷu động cơ để quay nam châm điện, tạo từ trường tác động lên dây quấn trong stator, điện được phát sinh.

Trong máy phát điện gồm 3 bộ phận chính là bộ phận phát điện, bộ phận hiệu chỉnh điện áp và chỉnh lưu.

Một vi mạch nhỏ gắn trên thân máy phát, để điều áp và báo một số hư hỏng thông qua điều khiển đèn báo nạp.

4. Dây thần kinh của ô tô - dây điện

Dây điện được coi như “dây thần kinh” của xe, kết nối và truyền tải điện từ các thiết bị điện đến hệ thống điện ô tô.

Mỗi dòng xe, dây điện được kí hiệu bởi các màu sắc khác nhau tùy hãng để phân biệt dây dẫn của từng hệ thống cũng như thuận tiện khi sửa chữa.

Ngoài ra, dây điện còn được phân biệt bằng cách “đi dây”, với dây dẫn mạng CAN bus thì nó được bện xoắn vào nhau tránh nhầm lẫn với dây dẫn khác.

5. Relay và cầu chì bảo vệ hệ thống điện trên xe

Relay và cầu chì trên xe có chức năng bảo vệ hệ thống điện ô tô. Với relay, một thiết bị dùng để đóng ngắt mạch điều khiển, bảo vệ và điều khiển mạch điện động lực.

Cầu chì bảo vệ khi quá dòng ở đường dây hệ thống. Bộ phận này được bố trí thành cụm trên xe, là hộp cầu chì.

Trên xe, thường có 2 hộp cầu chì chính là hộp cầu chì động cơ được bố trí bên ngoài khoang động cơ, dưới nắp ca pô và gần ắc quy chính. Còn hộp cầu chì điện thân xe thường bố trí dưới taplo xe.
